Cos'è un dado di conversione con filettatura interna-esterna e come funziona?

Cos'è un Dado di conversione filettatura interna-esterna

Un dado di conversione con filettatura interna-esterna è un piccolo elemento di fissaggio cilindrico che porta due diverse forme di filettatura su un unico corpo: una filettatura esterna sulla sua parete esterna e una filettatura interna che attraversa il suo foro. Viene installato in un foro prefilettato o preforato utilizzando la filettatura esterna e, una volta posizionata, la filettatura interna accetta un bullone, un prigioniero o una vite di dimensioni o standard di filettatura diversi. Questo componente viene comunemente chiamato anche dado adattatore filettato, dado a doppia filettatura o dado riduttore filettato e tutti questi termini descrivono la stessa funzione di base di collegare due diverse specifiche di filettatura all'interno di una parte.

In termini pratici, un adattatore filettato di questo tipo consente a un foro originariamente dimensionato per un elemento di fissaggio di accettare in sicurezza un elemento di fissaggio diverso, senza realizzare un nuovo foro o alterare la struttura circostante. Ciò è particolarmente utile quando l'attrezzatura utilizza hardware misto metrico e imperiale, quando un foro originale è usurato o danneggiato o quando una modifica di progettazione richiede l'inserimento di un bullone più piccolo o più grande in un punto di montaggio esistente. Poiché il dado di conversione standardizza la filettatura risultante, supporta anche l'intercambiabilità tra assiemi che altrimenti richiederebbero parti lavorate su misura.

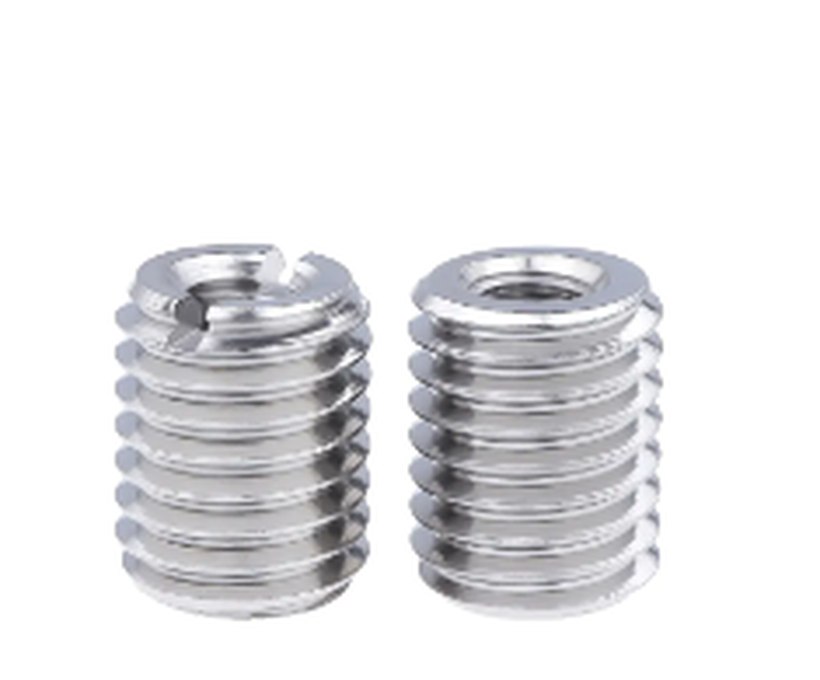

La fotografia sopra mostra un dado di conversione con filettatura interna-esterna in acciaio inossidabile prodotto in due configurazioni. La parte a sinistra include una parte superiore scanalata, che consente di azionare il dado con uno strumento a lama piatta durante l'installazione, mentre la parte a destra utilizza una parte superiore con foro liscio ed è generalmente azionata con una chiave esagonale interna o un rubinetto di installazione dedicato. Entrambe le parti condividono la stessa struttura fondamentale: una filettatura esterna elicoidale sulla superficie esterna per l'ancoraggio nel foro di base e una filettatura interna separata all'interno del foro che riceve il dispositivo di fissaggio accoppiato. I dadi di conversione di questo tipo sono realizzati in acciaio al carbonio, acciaio inossidabile o ottone, con l'acciaio inossidabile comunemente selezionato per applicazioni in cui la resistenza alla corrosione è una priorità.

I dadi di conversione con filettatura interna-esterna, i dadi a doppia filettatura e gli adattatori filettati di questo design generale sono ampiamente applicati ovunque la filettatura già presente in un foro non corrisponde all'elemento di fissaggio che deve essere installato, compreso l'assemblaggio di macchinari, il montaggio di componenti automobilistici, la manutenzione delle apparecchiature e la riparazione generale di fori filettati usurati o danneggiati.

Come funziona un dado di conversione con filettatura interna-esterna

Il principio di funzionamento di un dado adattatore filettato è semplice una volta separati concettualmente i due sistemi di filettatura. Il la filettatura esterna impegna il materiale di base , che si tratti di un foro metallico prefilettato, di una borchia filettata o di un dispositivo di accoppiamento, ed è questa filettatura esterna che determina il modo in cui il dado viene trattenuto nella struttura circostante. Il la filettatura interna impegna il dispositivo di fissaggio in entrata e questa filettatura interna viene selezionata indipendentemente dalla filettatura esterna, che è esattamente ciò che consente alla parte di passare tra due diverse dimensioni o standard. Tra l'installazione e l'utilizzo finale, la coppia viene trasferita attraverso il corpo del dado stesso, quindi lo spessore della parete e la selezione del materiale influenzano entrambi la quantità di carico che il gruppo può sopportare.

Durante l'installazione, la filettatura esterna viene inserita nel foro della base fino a una profondità specifica, dopodiché il foro interno è pronto per ricevere il bullone o la vite di accoppiamento. L'illustrazione isometrica seguente evidenzia le principali caratteristiche strutturali di un tipico dado di conversione con filettatura interna-esterna, compreso il corpo con filettatura esterna, il foro filettato interno, la lunghezza complessiva e il diametro esterno, che insieme definiscono il modo in cui la parte viene specificata e ordinata.

Come mostra il diagramma isometrico, la filettatura esterna e la filettatura interna sono funzionalmente separate anche se condividono lo stesso corpo, che è l'idea progettuale fondamentale dietro ogni dado di conversione con filettatura interna-esterna, dado a doppia filettatura e adattatore filettato. La lunghezza complessiva e il diametro esterno sono le due dimensioni più spesso utilizzate per specificare una parte, poiché determinano se il dado si adatterà fisicamente alla profondità del foro disponibile e al gioco del foro. La caratteristica dell'unità, sia essa una fessura o un esagono interno, influisce solo sul modo in cui la parte viene installata e non influenza il suo comportamento di carico una volta posizionata. Lo spessore della parete tra il foro interno e la radice della filettatura esterna è un altro fattore di cui gli installatori dovrebbero essere consapevoli, poiché una parete più sottile generalmente riduce la coppia che la parte può sopportare in sicurezza durante l'installazione. Comprendere questa struttura a due thread semplifica la selezione della dimensione corretta durante la conversione tra hardware metrico e imperiale, come descritto nella sezione successiva.

Tipi di filettatura e copertura delle dimensioni standard

Ogni dado di conversione con filettatura interna-esterna è definito da due didascalie di filettatura separate, una per la filettatura esterna e una per la filettatura interna, e ciascuna di queste può seguire indipendentemente il sistema metrico o il sistema in pollici unificato. A Dado adattatore con filettatura metrica e imperiale è semplicemente una parte in cui la filettatura esterna segue un sistema, comunemente metrico, mentre la filettatura interna segue l'altro, comunemente unificato grossolano o unificato fine. Questa flessibilità è ciò che rende i dadi a doppia filettatura utili nelle strutture che mantengono affiancate sia le apparecchiature metriche che quelle imperiali.

All'interno del sistema metrico, le filettature sono descritte dallo standard generale ISO 261, che definisce i diametri nominali e le serie a passo grosso e fine associate. All'interno del sistema basato sui pollici, le serie Unificato grossolano (UNC) e Multa unificata (UNF) definite in ASME B1.1 rimangono le designazioni più ampiamente utilizzate nei macchinari e nelle applicazioni automobilistiche del Nord America. I dadi di conversione con filettatura interna-esterna vengono generalmente prodotti per coprire un intervallo nominale da circa M3 fino a M30 sul lato metrico , con una gamma comparabile disponibile con designazioni unificate grossolane e unificate fini, che consente a un'unica famiglia di prodotti di servire un'ampia gamma di dimensioni di fori senza attrezzature personalizzate.

Quando si specifica un fornitore di dadi adattatori per filettatura o si richiede un dado riduttore per filettatura personalizzato, è generalmente buona pratica confermare separatamente le didascalie della filettatura esterna e interna, insieme alla serie del passo, piuttosto che presumere che un'unica designazione della dimensione copra entrambe le filettature. Ciò evita discrepanze durante l'assemblaggio e abbrevia il processo di approvvigionamento per i team di ingegneria e approvvigionamento.

Opzioni materiali e prestazioni comparative

I dadi di conversione con filettatura interna-esterna sono comunemente prodotti in tre materiali di base: acciaio al carbonio, acciaio inossidabile e ottone, e la scelta tra loro generalmente dipende dall'equilibrio tra robustezza, resistenza alla corrosione e tolleranza alla temperatura richiesta dall'applicazione. L'acciaio al carbonio offre elevate prestazioni meccaniche generali ed è spesso utilizzato per l'assemblaggio di macchinari standard in cui l'ambiente operativo è asciutto e controllato. L'acciaio inossidabile scambia una piccola quantità di resistenza grezza con una resistenza alla corrosione significativamente migliore, motivo per cui un dado di conversione filettato in acciaio inossidabile viene spesso specificato per apparecchiature esterne, ambienti marini adiacenti o componenti esposti a lavaggio e umidità. L'ottone offre una buona lavorabilità e un'utile conduttività elettrica e termica ed è spesso selezionato per alloggiamenti elettronici o strumenti di precisione dove la resistenza all'usura e le proprietà non magnetiche contano più della resistenza di picco.

Il grafico seguente presenta un confronto relativo di questi tre materiali in tre dimensioni prestazionali su una scala generale da zero a dieci. I valori sono illustrativi e intesi a riflettere relazioni di proprietà dei materiali ampiamente riconosciute piuttosto che i risultati di un singolo rapporto di test di laboratorio, quindi dovrebbero essere utilizzati come riferimento di pianificazione generale piuttosto che come specifica esatta.

Come illustrato nel grafico, sia l'acciaio al carbonio che l'acciaio inossidabile ottengono punteggi elevati in termini di resistenza alla trazione, il che spiega perché entrambi sono scelte comuni per i giunti di macchinari portanti. L'acciaio inossidabile mostra un chiaro vantaggio nella resistenza alla corrosione, coerente con il suo uso diffuso come dado di conversione della filettatura in acciaio inossidabile in ambienti umidi o esterni. L'ottone è leggermente inferiore alla resistenza alla trazione grezza, ma rimane un'opzione pratica laddove la lavorabilità e il comportamento non magnetico sono più importanti della capacità di carico di picco. La tolleranza alla temperatura segue un modello simile, con l’acciaio inossidabile che generalmente mantiene le proprietà meccaniche in un intervallo più ampio rispetto all’ottone. Nessuna di queste differenze rende un materiale universalmente superiore e la scelta corretta dipende dall'adattamento del materiale alle specifiche esigenze meccaniche e ambientali dell'assemblaggio.

Capacità di carico e progettazione dell'impegno del filo

La quantità di carico che un dado adattatore filettato può trasferire prima che la filettatura si spelli o si estragga è strettamente legata alla lunghezza di impegno della filettatura disponibile, ovvero alla profondità con cui la filettatura esterna è inserita nel foro della base. I riferimenti generali alla progettazione degli elementi di fissaggio, comprese le linee guida ampiamente documentate in risorse come il Macchinari's Handbook, indicano che la forza di estrazione aumenta rapidamente man mano che la lunghezza dell'innesto aumenta da una profondità ridotta e quindi si stabilizza quando l'innesto raggiunge circa una volta e mezza o due volte il diametro nominale. Oltre questo punto, la profondità aggiuntiva contribuisce relativamente poco alla forza di tenuta aggiuntiva, poiché le filettature esterne più vicine all'ingresso del foro sopportano una quota sproporzionata del carico.

Questa relazione è un principio ingegneristico generale piuttosto che un numero fisso per ogni parte, poiché le prestazioni effettive dipendono anche dalla durezza del materiale di base, dalla classe di adattamento della filettatura e dalla qualità dell'installazione. Anche così, la tendenza mostrata di seguito è un utile riferimento di pianificazione quando si decide la profondità di un foro da maschiare per accettare un dato dado di conversione, in particolare per un dado a doppia filettatura per carichi pesanti per macchinari in cui il giunto sarà sottoposto a carichi ripetuti.

La curva sale bruscamente tra l'impegno superficiale e circa una volta il diametro nominale, che è la regione in cui si ottiene la maggior parte della forza di tenuta utilizzabile. Tra una e due volte il diametro, la curva continua a salire ma a un ritmo più lento, mostrando rendimenti decrescenti man mano che la profondità di impegno aumenta ulteriormente. Oltre il doppio del diametro, la tendenza si appiattisce, indicando che una maggiore profondità del foro aggiunge pochi vantaggi pratici per la maggior parte delle applicazioni standard. Questo modello è coerente con la meccanica generale della filettatura, in cui i primi filetti impegnati trasportano una quota maggiore del carico assiale rispetto ai filetti più in basso nel foro. Per gli ingegneri che specificano una parte OEM di dado riduttore filettato personalizzato, questa tendenza supporta la selezione di una lunghezza di impegno compresa tra uno e mezzo e due diametri come obiettivo generale ragionevole per una resistenza bilanciata senza eccessiva profondità del foro.

Scenari applicativi tipici in tutti i settori

I dadi di conversione con filettatura interna-esterna e i dadi a doppia filettatura sono presenti in un'ampia gamma di ambienti industriali e le quattro categorie seguenti rappresentano le aree generali in cui questi componenti di conversione con filettatura industriale vengono specificati più frequentemente. L’assemblaggio automobilistico rimane una delle aree di applicazione più vaste , che copre componenti del motore, alloggiamenti della trasmissione e punti di montaggio del telaio in cui gli standard di filettatura mista sono comuni su diverse piattaforme di veicoli. Seguono da vicino i macchinari generali, dove i dadi adattatori filettati vengono utilizzati sia nell'assemblaggio originale che nella riparazione sul campo di fori spellati o danneggiati. Le applicazioni aerospaziali e ferroviarie tendono a richiedere una più rigorosa tracciabilità e coerenza dei materiali, mentre i sistemi idraulici e altre attrezzature specializzate completano la quota rimanente.

Il grafico seguente presenta una ripartizione generale ed illustrativa di queste categorie di applicazioni, intesa a riflettere modelli di utilizzo ampiamente osservati nel settore degli elementi di fissaggio filettati piuttosto che cifre tratte da uno specifico studio di mercato.

L'automotive e i macchinari generali rappresentano insieme la quota maggioritaria in questa ripartizione illustrativa, il che è in linea con il fatto che entrambi i settori combinano elevati volumi di assemblaggio con la frequente necessità di conciliare hardware metrico e imperiale sulla stessa linea di produzione. Le applicazioni aerospaziali e ferroviarie rappresentano una quota più piccola ma comunque significativa e queste industrie in genere pongono ulteriore enfasi sulla tracciabilità dei materiali e sul controllo di qualità documentato, data la natura critica della sicurezza degli assemblaggi coinvolti. Le attrezzature idrauliche e altre attrezzature specializzate rappresentano la parte rimanente, dove i dadi di conversione vengono spesso utilizzati per adattare le porte dei raccordi o riparare connessioni filettate su pompe e collettori. Le dimensioni relative di questi segmenti possono variare a seconda della composizione industriale regionale, pertanto i lettori dovrebbero considerare il grafico come un orientamento generale piuttosto che come una misurazione precisa del mercato. Anche così, il modello è utile per comprendere perché i componenti di conversione del filo industriale sono progettati per servire più settori contemporaneamente anziché un singolo caso d’uso ristretto.

Compatibilità dei materiali e dell'ambiente

La scelta del materiale giusto per un dato ambiente operativo è una delle decisioni più pratiche quando si sceglie un produttore di dadi a doppia filettatura per un progetto specifico. La mappa termica di seguito riassume l'idoneità generale in quattro ambienti comuni, con ombreggiature più scure che rappresentano un adattamento generale più forte basato su caratteristiche del materiale ben consolidate piuttosto che su una matrice di test formale. Questo tipo di confronto è utile durante la revisione iniziale del progetto, prima che venga fissata una specifica finale, poiché evidenzia quale famiglia di materiali vale la pena valutare per prima per un dato ambiente.

L'acciaio al carbonio si adatta perfettamente ai macchinari generici, dove l'ambiente è generalmente secco e controllato, ma la sua idoneità diminuisce in ambienti marini o corrosivi senza placcatura o rivestimento aggiuntivi. L'acciaio inossidabile mantiene un elevato grado di idoneità nella maggior parte degli ambienti, motivo per cui appare così frequentemente nelle specifiche dei dadi di conversione con filettatura interna-esterna utilizzati all'aperto o in aree soggette a lavaggio. L'ottone è generalmente adatto ai contesti dell'elettronica e degli strumenti di precisione, dove il suo comportamento non magnetico e la sua conduttività sono più preziosi della resistenza grezza, mentre la sua resistenza alla corrosione si colloca tra l'acciaio al carbonio e l'acciaio inossidabile in ambienti industriali generali. Questi modelli si basano su una scienza dei materiali ben documentata piuttosto che su dati proprietari e sono intesi come punto di partenza per lo screening dei materiali piuttosto che come sostituto di una revisione ingegneristica specifica per l'ambiente. Gli acquirenti che valutano un fornitore di dadi adattatori filettati per un nuovo programma spesso utilizzano una semplice matrice di adattamento come questa per selezionare i materiali candidati prima di richiedere dati meccanici dettagliati.

Guida all'installazione

L'installazione corretta di un dado di conversione con filettatura interna-esterna ha un effetto diretto sulle prestazioni del giunto finito e la sequenza generale di seguito riflette la pratica comune sia per le varianti scanalate che per quelle non scanalate. La preparazione del foro di base è la fase che ha maggiori probabilità di influenzare le prestazioni finali, poiché un foro pilota sottodimensionato o disallineato può portare a una filettatura incrociata durante l'installazione. I passaggi sono presentati in un ordine tipico, sebbene prodotti specifici possano includere indicazioni aggiuntive da parte del fornitore per materiali di base insoliti o ambienti ad alte vibrazioni.

1. Confermare la dimensione della filettatura esterna rispetto al foro filettato e la dimensione della filettatura interna rispetto al dispositivo di fissaggio che verrà installato, controllando sia il diametro che la serie del passo.
2. Ispezionare il foro pilota per verificarne la pulizia, rimuovendo eventuali trucioli, olio o detriti che potrebbero interferire con l'innesto completo della filettatura.
3. Applicare un composto frenafiletti se l'applicazione comporta vibrazioni o cicli di carico ripetuti, seguendo le istruzioni del produttore del composto per il tempo di polimerizzazione.
4. Inserisci il dado di conversione nel foro utilizzando lo strumento appropriato, che si tratti di una chiave piatta per una parte scanalata o di una chiave esagonale o di un rubinetto di installazione per una parte non scanalata, mantenendo lo strumento allineato con l'asse del foro.
5. Posizionare il dado alla profondità specificata, generalmente a filo o leggermente al di sotto della superficie circostante, a meno che il progetto non richieda una distanza specifica.
6. Verificare che la filettatura interna sia libera e non danneggiata prima di installare il bullone, il prigioniero o la vite di accoppiamento, quindi serrare al valore di coppia appropriato per la dimensione e il materiale della filettatura interna.

Saltare la fase di preparazione del foro è una delle fonti più comuni di problemi di installazione, poiché i detriti lasciati nel foro possono impedire il completo inserimento della filettatura esterna e ridurre la lunghezza di impegno effettiva discussa in precedenza in questo articolo. Per l'uso in produzione ripetuta, molti team di assemblaggio standardizzano uno strumento di guida specifico e un'impostazione di coppia per ciascuna dimensione di dado di conversione, il che aiuta a mantenere risultati coerenti in tutta la catena di montaggio.

Dado adattatore filettato rispetto a dado standard a filettatura singola

Vale la pena distinguere un dado di conversione con filettatura interna-esterna da un normale dado a filetto singolo, poiché le due parti risolvono problemi diversi anche se a prima vista possono sembrare simili. Un dado standard ha solo una dimensione di filettatura ed è progettato per fissare un bullone con specifiche corrispondenti, mentre un dado di conversione, un dado doppio o un dado riduttore di filettatura porta due richiami di filettatura indipendenti sullo stesso corpo. La tabella seguente riassume le principali differenze funzionali tra i due tipi di parti.

Questa distinzione è particolarmente importante durante l'approvvigionamento, poiché specificare un dado standard quando è effettivamente necessaria una funzione di conversione non risolverà un problema di filettatura non corrispondente. Gli ingegneri e gli acquirenti che si rivolgono a un fornitore di dadi adattatori filettati devono dichiarare chiaramente che è necessaria una parte a doppia filettatura, insieme ai richiami di entrambe le filettature, per evitare ritardi durante il preventivo e il campionamento.

Capacità di personalizzazione OEM e ODM

Oltre alle dimensioni standard del catalogo, molti team di approvvigionamento richiedono una parte OEM di dado riduttore filettato personalizzato costruito su un disegno specifico, con una combinazione non standard di filettature interne ed esterne, una lunghezza complessiva modificata o una finitura superficiale specifica. Uno sviluppo personalizzato di questo tipo richiede generalmente un produttore con capacità di attrezzaggio interna, apparecchiature di produzione automatizzate e un sistema di qualità in grado di mantenere tolleranze dimensionali strette su grandi volumi di produzione. Ciò è particolarmente rilevante per i programmi automobilistici e aerospaziali, dove la documentazione e la tracciabilità delle parti sono spesso richieste insieme all'hardware fisico stesso.

Scala di produzione e gestione della qualità

Poiché la domanda di componenti di connessione filettata standardizzati continua a crescere nei settori automobilistico e dei macchinari generali, si fa sempre più affidamento sui produttori che combinano il supporto tecnico con la capacità di produzione automatizzata sia per le parti standard che per quelle personalizzate. Una struttura dotata di centinaia di macchine utensili e linee di produzione automatizzate può in genere passare dall'approvazione del campione alla produzione in serie in modo più efficiente rispetto a un'officina più piccola, il che è una considerazione importante per i programmi OEM con programmi di consegna definiti. Il controllo coerente del processo in ogni lotto di produzione è ciò che in definitiva supporta la qualità delle parti tracciabile e ripetibile, che è importante tanto per un produttore di dadi a doppia filettatura quanto per qualsiasi altro fornitore di elementi di fissaggio di precisione.

Informazioni su Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. è una struttura produttiva specializzata dedicata a prodotti di connessione filettata per i settori automobilistico e aerospaziale. L'azienda produce principalmente inserti per fili elicoidali, inserti autofilettanti, inserti con chiusura a chiave, adattatori filettati e tappi per olio, insieme a rubinetti e strumenti di installazione corrispondenti , che colloca i dadi di conversione con filettatura interna-esterna e i relativi adattatori filettati direttamente all'interno della sua gamma di prodotti principali anziché come offerta periferica.

Fondata nel 2015, l'azienda opera in uno stabilimento produttivo di proprietà di 10.000 metri quadrati dotato di centinaia di macchine utensili e sistemi di produzione automatizzati. Attraverso anni di sviluppo, l'azienda ha costruito un team esperto di specialisti di progettazione, sviluppo e produzione, supportato da un sistema strutturato di gestione della qualità e da un meccanismo completo di servizio post-vendita. Con un valore di produzione annuale di 153 milioni di RMB nel 2024, l'azienda mantiene la capacità di fornire forniture stabili e su larga scala ai clienti che richiedono volumi costanti su cicli di produzione estesi.

I prodotti dell'azienda sono ampiamente utilizzati nell'industria automobilistica, compresi motori e trasmissioni sia per veicoli passeggeri che commerciali, nonché nell'industria aerospaziale e nella produzione di veicoli ferroviari. Questa diffusione dei mercati finali richiede che l’azienda mantenga registri di produzione coerenti e tracciabili su diverse linee di prodotto, poiché i clienti del settore automobilistico e aerospaziale richiedono comunemente la documentazione insieme alle parti fisiche che acquistano.

Prodotti con connessione filettata correlati

Oltre ai dadi di conversione con filettatura interna-esterna, l'azienda produce anche inserti in filo elicoidale, ovvero elementi di fissaggio incorporati di precisione realizzati con filo di acciaio inossidabile laminato a freddo ad alta resistenza ed elevata elasticità, avvolto in una sezione trasversale a forma di diamante. Questi inserti vengono avvitati in un foro prefilettato per formare una filettatura interna standard durevole e resistente all'usura e vengono utilizzati principalmente in materiali di base a bassa resistenza come alluminio, leghe di magnesio, plastica e legno o per riparare filettature danneggiate in componenti in ghisa e acciaio. Insieme agli inserti autofilettanti, agli inserti con chiave e ai tappi dell'olio, queste linee di prodotti consentono all'azienda di supportare un'ampia gamma di requisiti di connessione filettata per i clienti che lavorano nel settore automobilistico, aerospaziale, marittimo, dei macchinari di precisione e delle applicazioni elettroniche.
