Vendita all'ingrosso Inserto filettato per filo a passo fine Produttore

Casa / Prodotti / Inserto filettato / Inserto filettato per filo a passo fine

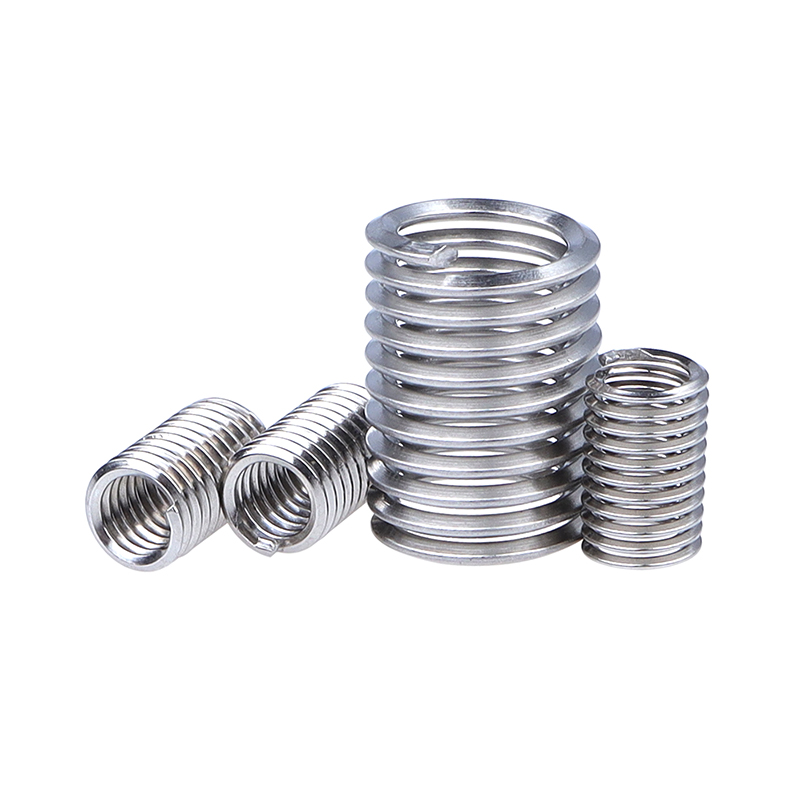

Inserto filettato per filo a passo fine

Inserto filettato per filo a passo fine

L'inserto filettato a passo fine è un inserto filettato con un design a filettatura a passo fine. Rispetto agli inserti filettati a passo grosso della stessa categoria, la spaziatura della filettatura è inferiore, fornendo più denti di impegno entro lo stesso diametro nominale. Ciò distribuisce il carico in modo più uniforme e migliora la resistenza alle vibrazioni e le prestazioni di tenuta della connessione filettata. Realizzato con filo di acciaio inossidabile a forma di diamante avvolto con precisione, forma filettature interne di alta precisione in materiali morbidi come alluminio o plastica o in fori filettati danneggiati, affrontando efficacemente problemi come spelatura del filo, usura e corrosione. Fornisce una soluzione affidabile di rinforzo della filettatura per apparecchiature di precisione, sistemi idraulici e altre applicazioni che richiedono elevata stabilità e prestazioni di tenuta.

PREV：Inserto con bloccaggio a viteSUCCESSIVO：Nessun articolo successivo

Caratteristiche del prodotto

Design della filettatura fine: passo della filettatura più piccolo con più denti di impegno, che garantisce una distribuzione più uniforme del carico e migliori prestazioni di vibrazione e anti-allentamento rispetto agli inserti a passo grosso. Adatto per condizioni di vibrazione ad alta frequenza.
Formatura della filettatura di precisione: realizzata con filo di acciaio inossidabile a forma di diamante, che forma filettature interne ad alta precisione che garantiscono l'allineamento coassiale e la precisione dell'assemblaggio.
Resistenza all'usura e alla corrosione: l'acciaio inossidabile offre un'eccellente resistenza all'usura e alla corrosione, adatto per ambienti umidi, chimici o altri ambienti difficili, prolungando la durata della filettatura.
Funzione di riparazione della filettatura: può riparare rapidamente i fori danneggiati con filettatura fine senza sostituire il materiale principale, riducendo significativamente i costi di manutenzione dell'attrezzatura.
Prestazioni di tenuta superiori: il design a filettatura fine fornisce una superficie di contatto più ampia, migliorando la tenuta della connessione, adatta per applicazioni idrauliche, pneumatiche e altre applicazioni sensibili alle perdite.

Applicazioni

Strumenti di precisione: ottieni connessioni filettate di alta precisione in componenti critici di dispositivi medici e strumenti di misura, garantendo un funzionamento stabile e affidabile.
Sistemi idraulici e pneumatici: rinforzano le filettature su componenti come valvole idrauliche e cilindri, migliorando le prestazioni di tenuta e prevenendo perdite del fluido.
Aerospaziale: rafforza le connessioni a filettatura fine nei componenti leggeri a base di alluminio per applicazioni aerospaziali, soddisfacendo i requisiti di assemblaggio di alta affidabilità.
Produzione automobilistica: utilizzato in componenti ad alte vibrazioni come cambi e motori per migliorare la resistenza alle vibrazioni della filettatura e le prestazioni anti-allentamento.

Specifiche del prodotto

Diametro Nominale pitchp Nominale xD lunghezza  cew  aloo Frestateomina diametro esternomassimo BitDiametroΦ DianebrmborMumbe spesso pitchp la lunghezza nominale ems ha il diametro esterno Diametro foraturaΦ
mm Numero di lembi xd mm W min max
2 0.4 1d 2.00 2.9 2.6 2.8 2.1 2-56 0.435 1d 2.2 3.0 2.7 2.9 2.4
1,5d 3.00 4.9 1,5d 3.3 5.25
2d 4.00 6.9 2d 4.4 7.4
2.5d 5.50 8.9 2.5d 5.5 9.6
2.5 0.45 1d 2.50 3.5 3.3 3.5 2.6 4-40 0.635 1d 2.9 2.8 3.66 4.04 3.1
1,5d 3.75 5.9 1,5d 4.3 4.8
2d 5.00 8.1 2d 5.8 6.8
2.5d 6.25 10.5 2.5d 7.2 8.8
3 0.5 1d 3.00 3.9 3.8 4.0 3.1 6-32 0.794 1d 3.5 2.8 4.52 4.90 3.8
1,5d 4.50 6.3 1,5d 5.3 4.8
2d 6.00 8.7 2d 7.0 6.7
2.5d 7.50 11.1 2.5d 8.3 8.7
4 0.7 1d 4.00 3.7 5.1 5.3 4.2 8-32 0.794 1d 4.2 3.5 5.20 5.56 4.4
1,5d 6.00 6.1 1,5d 6.3 5.9
2d 8.00 8.4 2d 8.3 8.3
2.5d 10.00 10.9 2.5d 10.5 10.7
5 0.8 1d 5.00 4.3 6.4 6.6 5.2 10-32 0.794 1d 4.8 4.1 6.19 6.68 5.1
1,5d 7.50 6.9 1,5d 7.2 6.8
2d 10.00 9.7 2d 9.6 9.5
2.5d 12.50 12.3 2.5d 12.1 12.1
6 1. 1d 6.00 4.2 7.6 7.9 6.3 1/4-20 1.270 1d 6.4 3.4 7.86 8.38 6.7
1,5d 9.00 6.9 1,5d 9.5 5.7
2d 12.00 9.6 2d 12.7 8.0
2.5d 15.00 12.3 2.5d 15.9 10.3
8 1.25 1d 8.00 4.7 9.9 10.1 8.3 16-18/5 1.411 1d 7.9 4.0 9.64 10.16 8.4
1,5d 12.00 7.4 1,5d 11.9 6.6
2d 16.00 10.6 2d 15.9 9.3
2.5d 20.00 13.5 2.5d 19.8 11.9
10 1.5 1d 10.00 5.0 12.1 12.5 10.4 3/8-16 1.588 1d 9.5 4.4 11.48 11.99 10
1,5d 15.00 8.1 1,5d 14.3 7.2
2d 20.00 11.2 2d 19.1 10.1
2.5d 25.00 14.2 2.5d 23.8 12.9
12 1.75 1d 12.00 5.2 14.4 14.8 12.4 16-14/7 1.814 1d 11.1 4.5 13.36 13.99 11.6
1,5d 18.00 8.4 1,5d 16.7 7.4
2d 24.00 11.7 2d 22.2 10.3
2.5d 30.00 14.7 2.5d 27.8 13.1
14 2 1d 14.00 5.6 16.8 17.2 14.5 1/2-13 1.954 1d 12.7 4.8 15.16 15.80 13.2
1,5d 21.00 8.8 1,5d 19.1 7.9
2d 28.00 12.0 2d 25.4 10.9
2.5d 35.00 15.2 2.5d 31.8 13.9
16 2 1d 16.00 6.5 19.0. 19.4 16.5 8/5-11 2.309 1d 15.9 5.3 18.84 19.48 16.6
1,5d 24.00 10.1 1,5d 23.8 8.3
2d 32.00 13.8 2d 31.8 11.8
2.5d 40.00 17.5 2.5d 39.7 15.0
20 2.5 1d 25.00 6.3 23.7 24.2 20.6 3/4-10 2.540 1d 19.1 5.9 22.36 23.00 19.7
1,5d 30.00 10.0 1,5d 28.6 9.4
2d 40.00 13.7 2d 38.1 13.0
2.5d 50.00 17.4 2.5d 47.6 16.6
24 3 1d 24.00 6.2 28.6 29.1 24.8 7/8-9 2.822 1d 22.2 6.3 25.93 26.72 23
1,5d 36.00 10.0 1,5d 33.3 10.0
2d 48.00 14.0 2d 44.5 13.7
2.5d 60.00 18.0 2.5d 55.6 17.4

Conforme a Spiega
D Diametro nominale del manicotto della vite (diametro nominale della vite)
P Passo della filettatura
W Stato del manicotto della vite infre, numero del manicotto della vite FS
中 Selezione del diametro dilbit per l'avvitatura FS
Dz Manicotto della vite in stato libero, diametro esterno del manicotto della vite FS
L Lunghezza nominale del manicotto della vite
L1 Profondità di incisione del manicotto della vite
L2 Installazione della vite FS con foro filettato interno, lunghezza effettiva della filettatura
L3 Profondità massima della vite quando il gambo della vite FS non viene rimosso durante l'installazione
L4 Lunghezza effettiva effettiva del foro per l'installazione della vite S

Specifiche del prodotto

Profilo aziendale
Dongtai Jinzhize Metal Products Co., Ltd.
Dongtai Jinzhize Metal Products Co., Ltd.
Come Produttore di inserti elicoidali a filettatura fine e Fabbrica di inserti a filo metrici fini, Dongtai Jinzhize Metal Products Co., Ltd. è un impianto produttivo specializzato dedicato ai prodotti per connessioni filettate nei settori automobilistico e aerospaziale. Produciamo principalmente inserti elicoidali a filo, inserti autofilettanti, inserti con chiave, adattatori filettati, tappi per olio, nonché maschi e utensili di installazione corrispondenti. Fondata nel 2015, l'azienda opera da uno stabilimento produttivo di proprietà di 10.000 metri quadrati dotato di centinaia di macchine utensili e sistemi di produzione automatizzati. Attraverso anni di sviluppo, abbiamo costruito un team esperto di specialisti in progettazione, sviluppo e produzione, completato da un rigoroso sistema di gestione della qualità e un meccanismo completo di assistenza post-vendita. I nostri prodotti sono ampiamente utilizzati nell'industria automobilistica (inclusi motori e trasmissioni per veicoli passeggeri e commerciali), nell'industria aerospaziale e nella produzione di veicoli ferroviari. Con un valore di produzione annuo di 153 milioni di RMB nel 2024, abbiamo la capacità di una fornitura su larga scala e stabile. Siamo impegnati a fornire ai clienti prodotti altamente coerenti e tracciabili e un supporto di servizio affidabile.
