Cos'è un maschiatore?

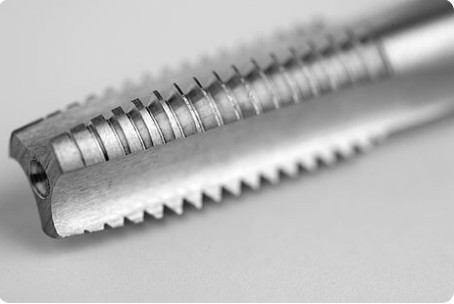

A rubinetto del filo è uno strumento da taglio specializzato progettato per creare filettature interne all'interno di fori preforati. Funziona rimuovendo materiale (maschi da taglio) o spostando materiale (maschi da formatura) per produrre scanalature elicoidali che accolgono viti, bulloni e altri elementi di fissaggio filettati. I maschi per filettare sono essenziali nei settori manifatturiero, automobilistico, aerospaziale e idraulico dove è richiesta una filettatura interna precisa per l'assemblaggio e il fissaggio meccanico.
I maschi per filettare sono generalmente realizzati in acciaio cromato temprato, acciaio rapido (HSS) o metallo duro integrale per resistere alle forze di taglio e all'attrito generati durante il processo di maschiatura. L'utensile è dotato di scanalature longitudinali che forniscono taglienti e canali per l'evacuazione dei trucioli, insieme a un conduttore smussato che guida il maschio nel foro.
Funzioni principali di un maschiatore
Creazione di thread interni
La funzione principale di un maschiatore è quella di tagliare o formare filettature interne nei fori. A differenza degli utensili per filettatura esterna (filiere), i maschi lavorano dall'interno di una superficie cilindrica, creando la componente femmina di una connessione filettata. Ciò consente il fissaggio sicuro di bulloni, viti e prigionieri a pezzi in metallo, plastica o compositi.
Riparazione e ripristino del filo
I rubinetti svolgono una funzione fondamentale nella riparazione di filettature interne danneggiate o strappate. Ritagliando il profilo della filettatura, i maschi possono ripristinare le filettature usurate alle loro specifiche originali, evitando la rottamazione di componenti di alto valore. Ciò è particolarmente importante nella riparazione dei motori, nella manutenzione dei macchinari e nelle applicazioni aerospaziali, dove i costi di sostituzione dei componenti sono sostanziali.
Gestione ed evacuazione dei trucioli
Diverse geometrie dei maschi sono progettate per gestire i trucioli in modo efficace. I maschi con punta elicoidale spingono i trucioli in avanti (ideale per fori passanti), mentre i maschi con scanalatura elicoidale tirano i trucioli indietro (essenziale per fori ciechi). Questa funzione di evacuazione del truciolo previene la rottura dell'utensile e garantisce la qualità della filettatura.
Come utilizzare un maschio per la filettatura per i calcoli della filettatura
Tocca Calcolo dimensione trapano
Prima di maschiare, è necessario praticare un foro pilota del diametro corretto. La dimensione della punta del rubinetto è calcolata per raggiungere circa 65–75% di impegno del filo , che fornisce un equilibrio ottimale tra forza e coppia. Basta un foro Sottodimensionato di 0,2 mm può aumentare la coppia di maschiatura di 15–25% , aumentando notevolmente il rischio di rottura.
Calcolo del numero di giri e della velocità di avanzamento

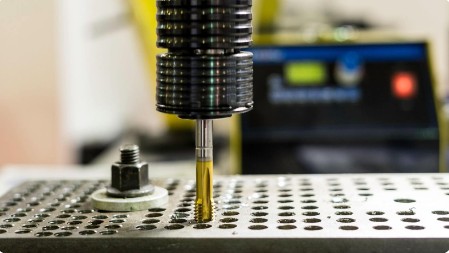

Per la maschiatura CNC, la velocità del mandrino (RPM) viene calcolata utilizzando la formula: RPM = (Velocità di taglio × 1000) / (π × Diametro maschio) . La velocità di avanzamento deve corrispondere esattamente al passo della filettatura: qualsiasi mancata corrispondenza provoca l'inceppamento del filo o la rottura del maschio. Ad esempio, un maschio M6×1,0 richiede esattamente 1,0 mm di avanzamento per giro.
Calcolo della profondità per fori ciechi
Quando si maschiano fori ciechi, calcolare la profondità di foratura da fornire 3–5 lunghezze di spazio libero oltre la profondità di filettatura richiesta. Ciò impedisce al rubinetto di entrare in contatto con il fondo del foro, causando una rottura istantanea. Per una filettatura M8×1,25 che richiede una profondità di filettatura di 20 mm, forare ad almeno 24–26 mm di profondità.
Filettatura rispetto ad altri metodi di filettatura

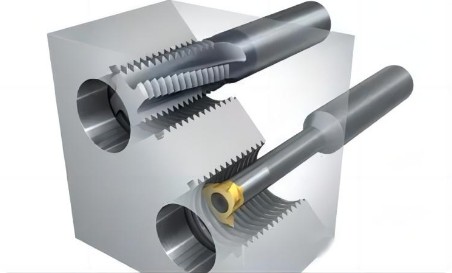

Approfondimento chiave: Per i materiali eccedenti è preferibile la fresatura di filetti 50 HRC o pezzi di alto valore perché le frese rotte sono più facili da rimuovere rispetto ai maschi rotti. Offerte di intercettazione moduli Durata dell'utensile 3 volte più lunga rispetto ai rubinetti a taglio in alluminio, ma è limitata ai materiali ≤36 HRC.
Differenza tra un maschio e un maschio filettato
I termini sono spesso usati in modo intercambiabile, ma esistono sottili distinzioni:
- "Tocca" è il termine generale per qualsiasi utensile utilizzato per creare filettature interne, compresi maschi a mano, maschi a macchina e maschi a rullare.
- "Toccafilo" si riferisce specificamente al gruppo completo dell'utensile da taglio con geometria della filettatura, scanalature e configurazione del gambo definite, progettato per la produzione di profili di filettatura standardizzati (ad esempio, UNC, UNF, metrico).
Nell'uso pratico, "maschiatore" enfatizza la funzione dell'utensile di creare filettature elicoidali, mentre "maschiatore" può riferirsi in modo più ampio alla categoria dello strumento. Entrambi i termini descrivono la stessa famiglia di strumenti fondamentale.
Come prevenire la rottura del rubinetto
La rottura del maschio è tra gli errori di lavorazione più costosi e spesso richiede la rottura dei maschi nei fori ciechi Estrazione dell'elettroerosione potrebbe costare più del pezzo stesso. Implementa queste strategie comprovate:
Ottimizza il dimensionamento del foro pilota
Obiettivo Coinvolgimento del filo del 75%. anziché al 100%. Le filettature complete aggiungono solo il 5% di resistenza ma triplicano la coppia richiesta. Verifica la dimensione della punta durante l'impostazione: non fare mai affidamento esclusivamente sui dati del programma.
Selezionare la geometria del maschio corretta

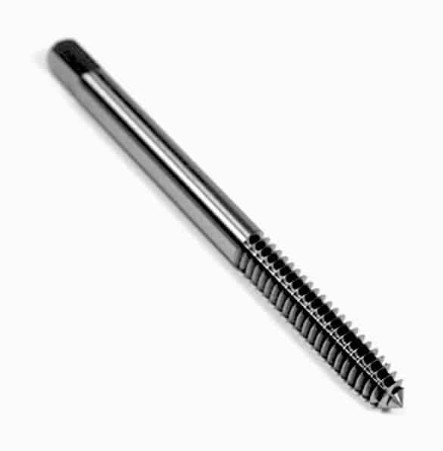

- Fori passanti: Utilizzare maschi con punta a spirale (naso della pistola) che spingono i trucioli in avanti

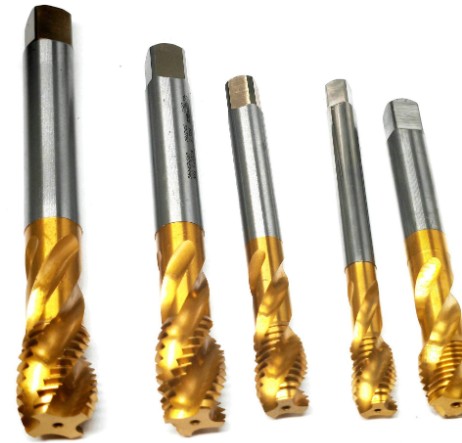

- Fori ciechi: Utilizzare maschi con scanalatura a spirale che tirano i trucioli verso l'alto
- Fori profondi (>1,5× diametro): Implementare cicli di picchiettamenti
Controllo dei parametri di taglio
Ridurre la velocità di taglio di 20–30% per acciai temprati. Utilizzare la modalità di maschiatura rigida nel CNC per sincronizzare la velocità del mandrino e la velocità di avanzamento: il disallineamento provoca carichi irregolari e fratture.
Garantire una lubrificazione adeguata
I fluidi da taglio a base di olio con additivi per pressioni estreme superano i refrigeranti idrosolubili per la maschiatura. Per l'acciaio inossidabile 316L, una lubrificazione inadeguata provoca incrudimento e grippaggio.
Mantenere le condizioni degli strumenti e della macchina
- Sostituisci i tap in modo proattivo in base ai limiti del numero di thread, senza attendere il guasto
- Verificare che il runout del mandrino sia ≤0,01 mm
- Utilizzare portamaschi flottanti per compensare piccoli disallineamenti
Che cos'è un foro cieco e quale rubinetto dovrebbe essere utilizzato?
Definizione di buco cieco
A buco cieco è un foro che non passa completamente attraverso il pezzo in lavorazione: ha il fondo chiuso. A differenza dei fori passanti, i fori ciechi intrappolano i trucioli all'interno, rendendo la creazione della filettatura molto più impegnativa. I fori ciechi sono comuni nei blocchi motore, nei collettori idraulici e nei componenti strutturali in cui gli elementi di fissaggio non devono sporgere dal lato opposto.
Tipi di maschi consigliati per fori ciechi
Requisito critico: Per i fori ciechi, utilizzare sempre rubinetti con scanalatura a spirale con canali di raffreddamento interni, se possibile. Questi tirano i trucioli verso l'alto e fuori dal foro, evitando che si accumuli sul fondo causandone la rottura. Per fori più profondi di 1,5× diametro, implementare la maschiatura a pettine: avanzare di 2–3 filetti, quindi ritrarsi per eliminare i trucioli.
Come mantenere un thread tap
Pulizia e conservazione
Dopo ogni utilizzo, pulire accuratamente i rubinetti con una spazzola e solvente per rimuovere trucioli e residui di fluido da taglio. Conservare i rubinetti in scomparti individuali o in custodie protettive per evitare danni ai bordi. Non gettare mai i rubinetti nei cassetti degli utensili dove possono entrare in contatto con altri utensili.
Ispezione e Affilatura
Ispezionare i taglienti del maschio sotto ingrandimento per verificare che non siano usurati, scheggiati o taglienti di riporto. Riaffilare le scanalature quando viene rilevata l'usura, ma non macinare mai il fondo del flauto —questo indebolisce lo strumento. Rimuovere tutte le sezioni usurate durante la riaffilatura per ripristinare la geometria corretta. Evitare di creare una larghezza del terreno troppo stretta durante la riaffilatura.
Rivestimento e trattamento superficiale
Applicare trattamenti superficiali come Nitruro di titanio (TiN) o ossido di vapore per ridurre l'attrito e prolungare la durata dell'utensile. I rivestimenti TiCN sono particolarmente efficaci per le applicazioni in acciaio inossidabile. I rubinetti rivestiti possono raggiungere 2–3 volte la durata dell'utensile di strumenti non rivestiti.
Gestione della vita
Stabilire limiti di durata utensile predeterminati in base al materiale e al numero di fili. Ad esempio, un maschio HSS in alluminio potrebbe funzionare 500-1000 fori , mentre lo stesso rubinetto in acciaio inox 316L può solo durare 50-100 buche . Sostituisci i maschi in modo proattivo: i maschi usurati tagliano filettature sottodimensionate e richiedono una coppia più elevata, aumentando il rischio di rottura.
Domande frequenti sui maschiatori
Perchè il mio rubinetto continua a rompersi nei fori ciechi?
La causa più comune è accumulo di trucioli sul fondo del foro . Passare ai maschi con scanalatura elicoidale che tirano i trucioli verso l'alto, verificare che la profondità di foratura fornisca uno spazio adeguato (3-5 passi oltre la profondità della filettatura) e considerare cicli di maschiatura a beccuccio per fori profondi.
Posso utilizzare lo stesso maschio per la maschiatura a mano e a macchina?

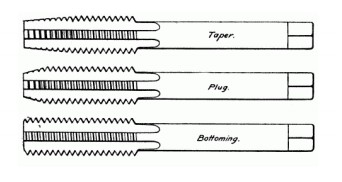

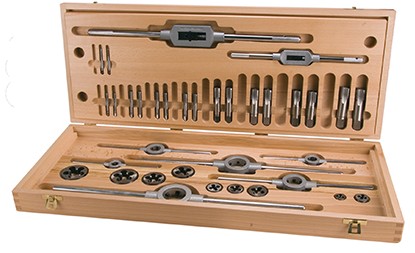

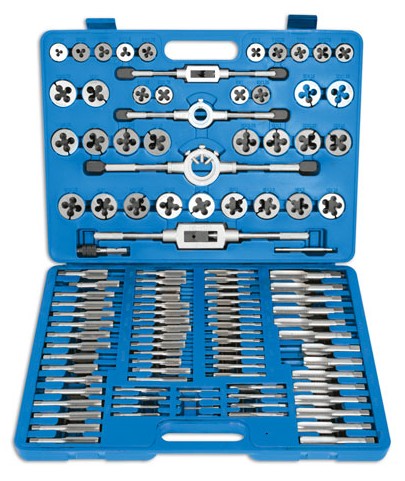

I maschi manuali (cono, tappo, set di fondo) sono progettati per l'uso manuale con giramaschi e hanno lunghezze di smusso specifiche per il taglio progressivo. I maschi a macchina sono progettati per l'uso su CNC/centri di lavoro con velocità di avanzamento sincronizzate. Sebbene i maschi a mano possano essere utilizzati nelle macchine, i maschi a macchina non devono essere utilizzati manualmente a causa della loro geometria aggressiva.
Qual è la differenza tra maschi a tagliare e a rullare?
Rubinetti da taglio rimuovere materiale per creare fili e produrre trucioli. Rubinetti per formatura (maschi a rullo) spostano il materiale senza formazione di trucioli, creando filettature più resistenti con una migliore finitura superficiale. Tuttavia, i maschi a rullare richiedono materiali ≤36 HRC e producono filettature leggermente più grandi, richiedendo fori pilota più grandi.
Come rimuovo un rubinetto rotto da un foro?
I metodi di rimozione includono: (1) estrattori di maschi che afferrano il gambo rotto, (2) elettroerosione (EDM) per bruciare il maschio, (3) foratura attenta con trapani mancini o (4) dissoluzione chimica per parti di alto valore. La prevenzione è sempre più conveniente: la rimozione di un maschio rotto può costare più del pezzo stesso.
Perché i miei fili sono troppo stretti o troppo larghi?
Fili sciolti indicano fori sovradimensionati o maschi usurati che tagliano sottodimensionati. Fili stretti suggerire punte sottodimensionate, maschi usurati che tagliano sottodimensionati (l'usura sul fianco aumenta il diametro primitivo) o una lubrificazione insufficiente che causa grippaggio. Verificare sempre la dimensione della punta e specificare le classi di tolleranza (6H per il sistema metrico, 2B per unificato) sui disegni.
Quale velocità di taglio dovrei usare per la maschiatura?
Velocità superficiali tipiche: Alluminio: 15–25 m/min; Acciaio al carbonio: 8–12 m/min; Acciaio inossidabile: 4–8 m/min; Acciaio temprato (>45 HRC): 3–5 m/min . In caso di dubbio, iniziare dal limite inferiore e aumentare gradualmente. Una velocità eccessiva provoca un incrudimento nell'acciaio inossidabile e un accumulo di calore che accelera l'usura.
