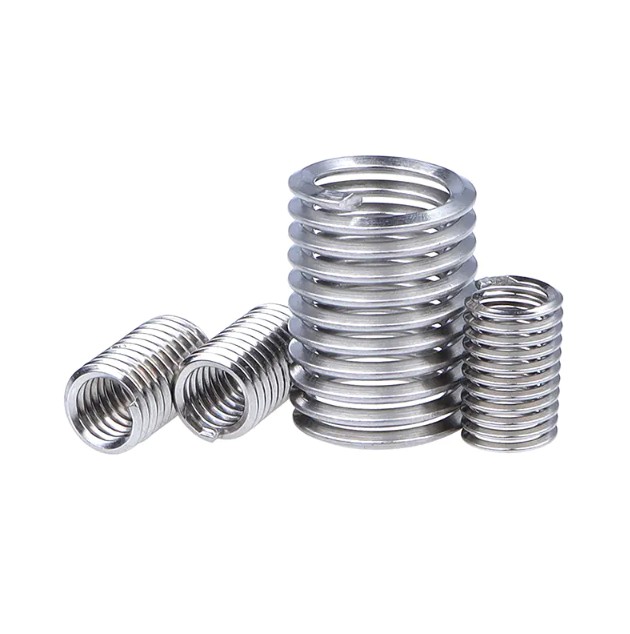

A inserto filettato è un dispositivo di fissaggio a spirale elicoidale realizzato in filo di acciaio inossidabile ad alta resistenza (tipicamente tipo 304 o 316) con una sezione trasversale a forma di diamante. Viene inserito in un foro prefilettato per creare una filettatura interna permanente e resistente all'usura che supera la resistenza della maggior parte dei materiali originari. Il design a molla dell'inserto consente di distribuire i carichi in modo uniforme su tutta la lunghezza della filettatura, trasformeo il carico di taglio in "sollecitazione circolare" radiale per un'integrità del giunto superiore.
Originariamente sviluppati per applicazioni aerospaziali e automobilistiche, gli inserti filettati svolgono due funzioni principali: riparare filettature danneggiate o strappate e fili di rinforzo in materiali morbidi come alluminio, magnesio e compositi. La superficie finita (8-16 micropollici) è eccezionalmente liscia, eliminando virtualmente l'erosione della filettatura indotta dall'attrito e fornendo resistenza alla corrosione.
Principali tipi di inserti filettati
Gli inserti filettati sono classificati in base al meccanismo di bloccaggio e al metodo di installazione. I quattro tipi principali sono:
Inserti a scorrimento libero (standard).
Questi sono il tipo più comune: essenzialmente molle a spirale elicoidale che creano filettature interne corrispondenti alla dimensione del bullone. Forniscono filettature lisce e scorrevoli senza alcuna funzione di bloccaggio. Ideale per: Applicazioni generiche in cui è richiesto un montaggio/smontaggio frequente e le vibrazioni sono minime.
Inserti con bloccaggio a vite
Questi inserti sono dotati di una o più spire di presa poligonali che esercitano una pressione radiale sulla filettatura maschio, creando una coppia prevalente per evitare allentamenti dovuti a vibrazioni o urti. Eliminano la necessità di meccanismi di bloccaggio aggiuntivi come rondelle di sicurezza o composti frenafiletti. Ideale per: Ambienti ad alte vibrazioni come motori, macchinari e applicazioni aerospaziali.
Inserti con codolo
Il design originale presenta una piccola linguetta (maniglia di installazione) su un'estremità della bobina. La linguetta si innesta con lo strumento di installazione e deve essere rotta dopo l'installazione. Vantaggi: Costo inferiore, affidabilità consolidata. Svantaggi: Rischio di detriti di oggetti estranei (FOD) dalla linguetta rotta, che richiedono il recupero dai fori ciechi.
Inserti senza grovigli
Un'innovazione moderna caratterizzata da tacche di guida su entrambe le estremità invece di una linguetta. Questi inserti possono essere installati e rimossi senza rompere alcun pezzo, eliminando completamente i rischi FOD. Vantaggi: Riutilizzabile, installazione più rapida, non è necessario recuperare la linguetta, ideale per applicazioni aerospaziali critiche e per camere bianche. Disponibile in: Sia la configurazione a corsa libera che quella con bloccaggio a vite.
| Digitare | Funzione di blocco | Installazione | Rischio FOD | Migliore applicazione |
|---|---|---|---|---|
| Corsa libera | Nessuno | Tanged o Senza grovigli | Basso-Medio | Assemblea generale |
| Chiusura a vite | Bobine a presa radiale | Tanged o Senza grovigli | Basso-Medio | Ambienti ad alta vibrazione |
| Tanged | Varia | Richiede la rottura della linguetta | Medio-Alto | Applicazioni sensibili ai costi |
| Tangless | Varia | Non è richiesta alcuna interruzione | Nessuno | Aerospaziale, sistemi critici |
Come selezionare il modello appropriato
La selezione dell'inserto filettato corretto richiede la considerazione di quattro parametri chiave:
Dimensione e passo della filettatura
Abbina l'inserto alle specifiche del tuo bullone (sistema metrico: M2–M39; sistema imperiale: UNC/UNF da #2 a 1/2" e superiore). L'inserto deve corrispondere sia al diametro nominale che al passo della filettatura (grossolana o fine) del dispositivo di fissaggio.
Inserisci lunghezza
La lunghezza dell'inserto è specificata come multiplo del diametro della filettatura (D):
- 1.0D: Impegno minimo, adatto a spazi ristretti
- 1,5D: Lunghezza standard per la maggior parte delle applicazioni
- 2.0D–3.0D: Massima resistenza per applicazioni critiche o con carichi elevati
Selezione dei materiali
Gli inserti standard sono realizzati in Acciaio inossidabile 304 (AISI 304, incrudito fino a 200.000 psi di resistenza alla trazione). Per applicazioni specializzate:
- Acciaio inossidabile 316: Maggiore resistenza alla corrosione per ambienti marini/chimici
- Inconel X-750: Applicazioni ad alta temperatura (fino a 550°C/1022°F)
- Bronzo fosforoso: Applicazioni che richiedono una ridotta resistenza all'usura o alle scintille
Trattamento superficiale
I rivestimenti opzionali migliorano le prestazioni in condizioni specifiche:
- Lubrificante a film secco (MolyLube): Riduce l'attrito nelle applicazioni a coppia elevata, resistenza alle alte temperature
- Placcatura al cadmio o nichel: Resistenza alla corrosione superiore, previene il grippaggio durante l'installazione
- Placcatura in argento: Applicazioni a temperature estreme, riduce il grippaggio del filo
Strumenti di installazione richiesti
Un'installazione completa dell'inserto filettato richiede i seguenti strumenti specializzati:
| Strumento | Funzione | Note sulle specifiche |
|---|---|---|
| Rubinetto STI (inserto filettato per vite). | Crea filettature interne per l'inserimento | Diametro primitivo maggiore rispetto al rubinetto standard; deve corrispondere esattamente alla dimensione dell'inserto |
| Punta da trapano per foro centrale | Pratica un foro pilota prima di maschiare | Diametro specifico per la dimensione dell'inserto; non sono ammesse tolleranze |
| Strumento di inserimento (preavvolgitore) | I venti si inseriscono nel foro filettato | Manuale, elettrico o pneumatico; tipi di mandrini prigionieri o non prigionieri |
| Strumento di rottura codolo | Rimuove la linguetta dopo l'installazione | Punzone e martello (200g) per i piccoli formati; strumenti di rottura specializzati per pezzi più grandi |
| Svasatore | Crea uno smusso di ingresso | Profondità ≤ 0,4 × passo; impedisce l'incrocio del filo dell'inserto |
| Calibro per tappo filettato | Verifica la precisione della filettatura finita | Indicatore Go/No-Go per il controllo qualità |
| Strumento di estrazione | Rimuove gli inserti danneggiati | Necessario per scenari di riparazione o sostituzione |
Opzioni dell'utensile elettrico: Per la produzione in grandi volumi, gli strumenti di installazione pneumatici o elettrici forniscono una profondità di installazione costante tramite limiti di profondità regolabili e funzionalità di inversione automatica.
Procedura di installazione corretta
La corretta installazione segue un preciso sequenza in cinque fasi . Le deviazioni da questa procedura sono la causa principale del guasto dell'inserto.
Passaggio 1: perforazione
Utilizzando la punta da trapano STI specificata, praticare il foro al diametro e alla profondità corretti. Requisiti critici: La profondità di foratura deve superare la profondità di installazione dell'inserto di almeno 1-2 filetti; il foro non deve essere rastremato; i trucioli devono essere completamente rimossi, aspetto particolarmente critico per i fori ciechi.
Passaggio 2: svasatura
Applicare una svasatura all'ingresso del foro per impedire l'attraversamento della filettatura e fornire un ingresso per l'inserto. Profondità massima di svasatura: 0,4 × passo. Una svasatura eccessiva compromette la ritenzione dell'inserto.
Passaggio 3: maschiatura (STI Tap)
Tagliare le filettature utilizzando il maschio STI specificato, che crea un diametro primitivo maggiore rispetto ai maschi standard per accogliere il diametro esterno dell'inserto. Per i fori passanti, la profondità della maschiatura deve superare la lunghezza dell'inserto. Per i fori ciechi, utilizzare una forza controllata per evitare la rottura del maschio. Pulisci accuratamente le filettature utilizzando aria compressa (ugelli radiali per fori ciechi) prima dell'installazione dell'inserto.
Passaggio 4: inserire l'installazione
Montare l'inserto sullo strumento di installazione, innestando la linguetta (per inserti con linguetta) o le tacche di guida (per senza linguetta). Ruotare l'utensile per avvolgere l'inserto nel foro maschiato. Arrestarsi quando l'inserto si trova a 0,25–0,75 filetti sotto la superficie. Evitare di applicare una forza assiale eccessiva, che può causare "threading incrociato" o danni all'inserto.
Passo 5: Rimozione della linguetta (solo inserti con linguetta)
Per fori passanti: posizionare l'utensile per rompere la linguetta (punzone) sopra la linguetta e colpire l'altra estremità dell'utensile con un Martello da 200 g per tagliare la linguetta. Per fori ciechi: utilizzare pinze a becchi lunghi o strumenti di estrazione per recuperare la linguetta rotta. Verificare con un tampone di filettatura che la filettatura finita soddisfi le specifiche (tipicamente tolleranza ISO 2/6H).
Materiali compatibili
Gli inserti filettati sono compatibili praticamente con tutti i materiali tecnici, con vantaggi particolari per i substrati più morbidi.
Metalli teneri (applicazioni primarie)
- Leghe di alluminio: Applicazione più comune; previene lo sfilamento del filo nell'alluminio pressofuso e lavorato
- Leghe di magnesio: Essenziale per componenti leggeri aerospaziali e automobilistici
- Rame e bronzo: Fornisce resistenza all'usura nei metalli non ferrosi più morbidi
- Titanio: Compatibile ma spesso utilizzato per la riparazione del filo piuttosto che per il rinforzo primario
Metalli ferrosi
Sebbene meno comunemente necessari nell'acciaio (che ha un'adeguata resistenza della filettatura), gli inserti vengono utilizzati in ghisa e ferro duttile per resistenza all'usura e in acciaio applicazioni che richiedono frequenti operazioni di montaggio/smontaggio per prevenire l'usura della filettatura.
Materiali non metallici
Efficace dentro termoplastici, termoindurenti e compositi (fibra di carbonio, fibra di vetro) dove i fili diretti si spezzerebbero facilmente. La pressione radiale dell'inserto crea un bloccaggio meccanico senza concentrazioni di stress che causano fessurazioni nei materiali fragili.
Linee guida sulla durezza del materiale: Gli inserti sono più vantaggiosi quando la durezza del materiale genitore è inferiore 30HRC (Rockwell C) . Nei materiali più duri, gli inserti forniscono resistenza alla corrosione e prolungamento della durata della filettatura anziché un miglioramento della resistenza.
Gestione del serraggio eccessivo e della rottura
Gli errori di installazione richiedono una riparazione sistematica per ripristinare l'integrità del thread.
Rimozione dell'inserto eccessivamente serrato
Quando un inserto è serrato eccessivamente o posizionato in modo errato, utilizzare un tecnico specializzato strumento di estrazione . Inserire la punta dell'utensile nella bobina di inserimento, premere con decisione e ruotare in senso antiorario per estrarre l'inserto. Per i casi più ostinati, applicare olio penetrante e lasciarlo agire prima di tentare l'estrazione.
Rimozione dell'inserto rotto
Se l'inserto si rompe durante l'installazione:
- Forare l'inserto rotto utilizzando una punta da trapano leggermente più piccolo della dimensione della punta del maschio STI per evitare di danneggiare i thread principali
- Utilizzare un estrattore per rubinetti o uno strumento di facile estrazione per rimuovere i frammenti rimanenti della bobina
- Ispezionare il foro filettato per eventuali danni; se le filettature sono compromesse, forare con la dimensione dell'inserto successiva più grande o utilizzare un inserto per boccola solido (Keensert) per la riparazione
Misure di prevenzione
Per evitare un serraggio eccessivo:
- Utilizzare strumenti di installazione con limitazione della coppia o chiavi dinamometriche preimpostate
- Interrompere l'installazione quando l'inserto è 0,25–0,75 fili sotto la superficie —mai a livello o sporgente
- Verificare che la profondità del rubinetto sia sufficiente prima dell'installazione; una profondità insufficiente provoca il "tocco del fondo" e la distorsione della bobina
- Utilizzare una lubrificazione adeguata durante la maschiatura per evitare grippaggi che potrebbero causare il grippaggio dell'inserto
Domande frequenti
Gli inserti filettati possono essere riutilizzati?
Gli inserti senza grovigli possono essere rimossi e riutilizzati più volte senza danni. Gli inserti con codolo possono tecnicamente essere rimossi, ma la rottura del codolo rende il riutilizzo impraticabile. Per le applicazioni che richiedono una manutenzione frequente, specificare fin dall'inizio gli inserti senza linguetta.
Quanto è più resistente un foro filettato con un inserto?
Un inserto filettato installato correttamente fornisce una filettatura che lo è 20% più resistente del filo del materiale genitore originale in tensione e significativamente superiore a taglio. La distribuzione del carico su tutta la lunghezza dell'inserto rispetto alla concentrazione sulle prime 2-3 filettature di un foro maschiato standard fornisce il vantaggio principale in termini di resistenza.
Gli inserti influiscono sulle specifiche di coppia dei bulloni?
Richiedono inserti con bloccaggio a vite coppia di installazione più elevata (tipicamente 1,5–2× standard) a causa della coppia prevalente proveniente dalle bobine di presa. Gli inserti a scorrimento libero utilizzano valori di coppia standard. Verificare sempre con le specifiche del produttore dell'inserto, poiché una coppia insufficiente può causare l'allentamento, mentre una coppia eccessiva rischia di danneggiare il bullone.
Gli inserti filettati sono standardizzati?
Sì, la maggior parte degli inserti è conforme a DIN 8140 (europeo), NASM21209 (Aerospaziale), o MS21209 (Standard militare). Questa standardizzazione garantisce la compatibilità tra i produttori per inserti, rubinetti e strumenti di installazione, sebbene si consiglia la verifica per le applicazioni critiche.
Gli inserti possono essere installati in fori ciechi?
Sì, sia gli inserti con codolo che quelli senza codolo funzionano nei fori ciechi. Per gli inserti con codolo in fori ciechi, assicurarsi che la profondità del foro soddisfi l'intera lunghezza dell'inserto più il gioco di rottura della codolo. Gli inserti senza linguetta sono particolarmente vantaggiosi per i fori ciechi poiché eliminano il rischio che le linguette allentate rimangano nella cavità.
Quali sono le cause della "rotazione" o estrazione dell'inserto?
Indica la rotazione di inserimento nel foro genitore pressione radiale insufficiente , solitamente causato da: (1) dimensione errata del maschio STI con conseguente filettatura sovradimensionata, (2) installazione in materiale con durezza/resistenza al taglio inferiore al minimo o (3) utilizzo di una lunghezza dell'inserto troppo corta per il carico. La bonifica richiede la foratura e l'installazione di un inserto più grande o il passaggio a un inserto solido con chiusura a chiave.
